Mesin Milling: Jenis, Fungsi, dan Cara Kerjanya

Jurnalis: Bahiyyah Azzahra

Mesin milling adalah salah satu alat yang paling krusial dalam industri manufaktur, terutama untuk memotong, membentuk, dan menyelesaikan berbagai komponen logam secara presisi. Artikel ini akan membahas secara menyeluruh apa itu mesin milling, bagaimana cara kerjanya, jenis-jenisnya, hingga tips keselamatan dan perawatannya agar penggunaannya optimal dan aman.

Apa Itu Mesin Milling?

Mesin milling adalah mesin perkakas yang digunakan untuk memotong benda kerja dengan bantuan alat potong yang berputar, yang disebut dengan cutter atau end mill. Benda kerja biasanya diposisikan pada meja kerja yang dapat digerakkan dalam berbagai arah, sementara cutter berputar dengan kecepatan tinggi dan melakukan proses pemotongan.

Secara historis, mesin milling mulai dikenal sejak Revolusi Industri sebagai evolusi dari mesin bubut. Seiring berkembangnya teknologi, mesin milling tidak hanya digunakan secara manual, tetapi juga sudah dikendalikan oleh komputer dalam bentuk CNC (Computer Numerical Control).

Dalam praktiknya, mesin ini sangat efektif dalam membentuk logam menjadi komponen presisi seperti gear, mold, permukaan datar, bahkan lubang dengan ukuran dan posisi yang tepat.

Prinsip Kerja Mesin Milling

Prinsip dasar mesin milling adalah memutar alat potong (cutter) dengan kecepatan tinggi sambil menggerakkan benda kerja dalam arah tertentu agar menghasilkan potongan sesuai kebutuhan. Cutter memiliki banyak gigi potong di sekelilingnya yang bekerja bergantian memotong material, sehingga hasil akhirnya lebih halus dan presisi.

Cutter biasanya berputar pada sumbu horizontal atau vertikal, tergantung pada jenis mesin. Benda kerja dijepit di atas meja kerja yang bisa digerakkan secara longitudinal (X), melintang (Y), maupun vertikal (Z). Proses ini memungkinkan pembentukan sudut, alur, bahkan permukaan kompleks dengan akurasi tinggi.

Jenis-Jenis Mesin Milling

Mesin Milling Horizontal

Pada mesin ini, posisi cutter sejajar dengan meja kerja (horizontal). Mesin milling horizontal cocok untuk pekerjaan pemotongan berat dan pengikisan material dalam jumlah besar karena desainnya stabil. Cutter biasanya berbentuk silinder panjang dan dapat dipasangi lebih dari satu alat potong sekaligus.

Mesin Milling Vertikal

Cutter pada mesin ini berputar dalam posisi vertikal, tegak lurus terhadap meja kerja. Mesin ini paling umum ditemukan di bengkel dan industri karena kemudahan penggunaannya. Cocok untuk pekerjaan ringan hingga sedang, seperti pengeboran, pembuatan alur, atau finishing permukaan datar.

Mesin Milling Universal

Jenis ini merupakan gabungan dari mesin horizontal dan vertikal. Meja kerjanya bisa dimiringkan ke berbagai sudut, sehingga memungkinkan pembentukan komponen dengan sudut miring atau bentuk kompleks lainnya. Mesin ini fleksibel dan cocok digunakan untuk pekerjaan yang membutuhkan sudut-sudut tertentu.

Mesin CNC Milling

CNC (Computer Numerical Control) milling adalah versi modern dari mesin milling yang dikendalikan oleh komputer. Operator hanya perlu menginput desain dan parameter melalui software, dan mesin akan bekerja secara otomatis dan presisi. Mesin ini sangat cocok untuk produksi massal dan pekerjaan yang memerlukan detail tinggi.

Fungsi Mesin Milling dalam Dunia Industri

Mesin milling memiliki peran vital dalam berbagai lini produksi, terutama di bidang logam dan mekanik. Beberapa fungsi utamanya antara lain:

• Membuat permukaan datar pada material
• Membentuk alur atau slot pada permukaan benda kerja
• Membuat komponen berbentuk sudut atau bersudut tajam
• Membuat gear, spline, dan bentuk khusus lainnya
• Pembuatan mold dan cetakan presisi

Contoh nyata penerapan mesin ini bisa dilihat pada proses pembuatan blok mesin kendaraan, casing alat berat, bahkan cetakan plastik dan karet untuk produksi massal.

Komponen Utama Mesin Milling

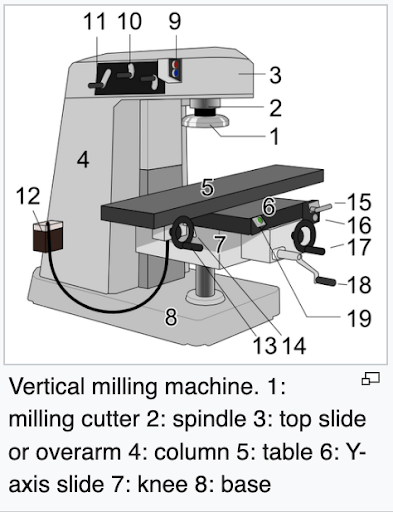

Mesin milling vertikal adalah jenis mesin frais yang digunakan untuk memotong, membentuk, atau mengerjakan permukaan benda kerja secara presisi. Mesin ini memiliki spindle yang posisinya tegak lurus terhadap meja kerja. Berikut ini adalah penjelasan masing-masing komponen utama pada mesin milling vertikal sesuai dengan gambar:

1. Milling Cutter

Milling cutter adalah alat potong utama yang berputar dengan kecepatan tinggi. Fungsinya untuk mengikis atau memotong material benda kerja sesuai dengan bentuk yang diinginkan. Cutter ini dipasang di ujung spindle.

2. Spindle

Spindle merupakan poros yang memegang dan memutar cutter. Komponen ini bertanggung jawab atas putaran cutter, sehingga sangat berpengaruh terhadap akurasi dan hasil potongan. Spindle digerakkan oleh motor utama mesin.

3. Top Slide atau Overarm

Top slide atau overarm adalah bagian atas yang menopang spindle dan memberi jalur gerak horizontal terbatas. Komponen ini membantu menstabilkan spindle dan mendukung akurasi selama proses pemotongan.

4. Column

Column atau kolom adalah struktur vertikal besar yang mendukung bagian atas mesin termasuk spindle dan overarm. Kolom juga menjadi penopang dari knee (lutut) dan memungkinkan knee naik turun selama pengaturan posisi kerja.

5. Table

Table adalah meja kerja tempat benda kerja diletakkan. Meja ini dapat digeser ke kiri-kanan (sumbu X) dan depan-belakang (sumbu Y), serta biasanya dilengkapi dengan alur T untuk menjepit benda kerja menggunakan ragum atau perlengkapan lainnya.

6. Y-Axis Slide

Y-axis slide adalah mekanisme yang memungkinkan pergerakan meja ke arah depan dan belakang. Ini sangat penting untuk mengatur posisi pemotongan dan kontrol gerakan pada sumbu Y.

7. Knee

Knee atau lutut merupakan bagian yang menopang table dan seluruh mekanisme di atasnya. Knee dapat digerakkan naik dan turun secara vertikal sepanjang kolom untuk mengatur ketinggian posisi kerja terhadap cutter.

8. Base

Base adalah dasar mesin milling yang menopang seluruh struktur mesin. Biasanya terbuat dari besi cor yang berat dan kokoh untuk menjaga kestabilan dan mengurangi getaran selama proses milling berlangsung.

9. Spindle Speed Selector

Spindle speed selector digunakan untuk memilih kecepatan putar spindle. Pengaturan ini disesuaikan dengan jenis material dan tipe pekerjaan untuk mendapatkan hasil pemotongan yang optimal.

10. On/Off Switch

On/off switch adalah saklar utama yang digunakan untuk menghidupkan dan mematikan mesin. Letaknya biasanya mudah dijangkau untuk alasan keamanan.

11–19. Komponen Pendukung Lain

Pada gambar, terdapat juga beberapa komponen tambahan seperti tuas pengatur, handle pemutar, dan sistem pendingin:

• 11–13: Mekanisme penggerak otomatis atau manual
• 14–19: Handle dan roda pemutar yang membantu pergerakan table secara presisi
• 12: Sistem pendingin atau pelumas otomatis yang menjaga cutter tetap dingin dan mengurangi keausan

Setiap komponen bekerja saling terintegrasi untuk menghasilkan pemotongan yang presisi dan efisien. Memahami fungsi setiap bagian sangat penting dalam pengoperasian maupun perawatan mesin milling vertikal.

Keselamatan Kerja Saat Menggunakan Mesin Milling

Mesin milling bisa sangat berbahaya jika tidak dioperasikan dengan benar. Oleh karena itu, penting bagi operator memahami dan menerapkan langkah-langkah keselamatan berikut:

• Gunakan APD (Alat Pelindung Diri) seperti kacamata, sarung tangan khusus, dan sepatu safety.
• Hindari pakaian longgar atau aksesori karena bisa tersangkut pada spindle.
• Pastikan benda kerja terpasang kuat agar tidak bergeser atau terpental saat proses milling.
• Periksa cutter sebelum digunakan, termasuk ketajaman dan kekokohannya.
• Jangan sentuh hasil kerja secara langsung karena logam bisa sangat panas setelah proses pemotongan.

Kecelakaan kerja seperti tangan terjepit atau serpihan logam mengenai mata sering terjadi akibat kelalaian sederhana. Edukasi dan kedisiplinan sangat diperlukan di sini. Di sanalah diperlukan sertifikasi K3 bagi pihak yang akan menilai dan memastikan keamanan penggunaan perangkat ini.

Perawatan Rutin Mesin Milling

Agar mesin tetap awet dan hasil kerja konsisten, perawatan rutin sangat diperlukan. Berikut adalah panduan dasar:

Tanda-tanda mesin perlu diperiksa lebih lanjut termasuk: hasil potong yang tidak rata, suara berdecit, atau suhu mesin yang terlalu panas meski baru digunakan sebentar.

Peran Mesin Milling dalam Dunia K3

Dari perspektif , mesin milling memiliki risiko tinggi jika tidak dikelola dengan baik. Potensi bahaya termasuk kontak langsung dengan alat berputar, serpihan logam tajam, hingga kebisingan tinggi. Oleh karena itu, perusahaan wajib menyusun SOP (Standard Operating Procedure), memberikan pelatihan rutin kepada operator, serta memastikan mesin menjalani inspeksi rutin.

Training keselamatan kerja, signage, dan pengawasan operator pemula juga harus menjadi perhatian. Mesin secanggih apapun tidak akan aman tanpa operator yang terlatih dan lingkungan kerja yang mendukung.

Kesimpulan

Mesin milling adalah tulang punggung dalam proses manufaktur modern. Dengan memahami cara kerja, jenis, dan langkah keselamatannya, kita bisa memaksimalkan hasil kerja sekaligus meminimalkan risiko cedera. Pemakaian yang tepat dan perawatan rutin akan menjaga performa mesin tetap optimal dalam jangka panjang.
